做浪機

CHW 文章: 67 來自: 九龍灣

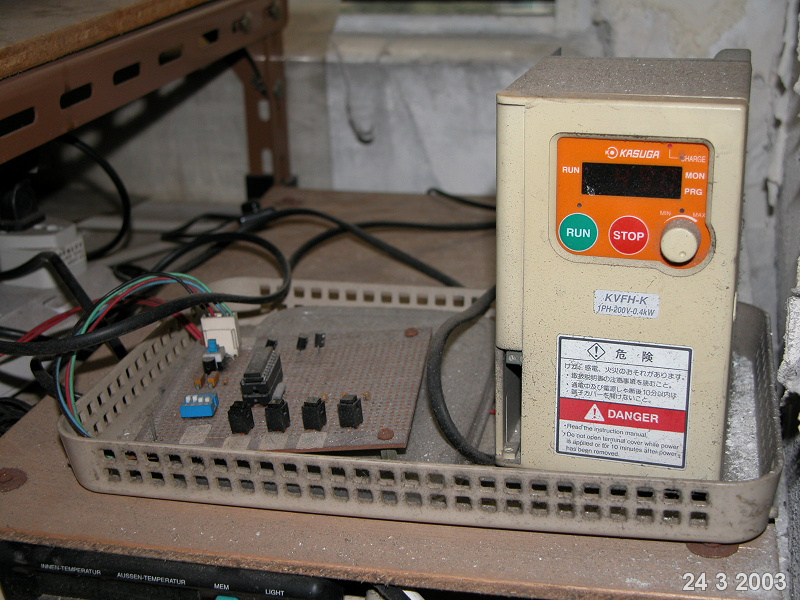

1 于 2003-03-25 17:42           看過TUNZE的catalog有介紹做浪機的資料,是分開控制器及專用潛水泵,而專用潛水泵是用DC直流12V/24V, 所以出水量可以控制由20%至100%,時間間隔可選擇由1.5至6秒,但價錢昂貴而每個控制器只可接1個專用潛水泵 7210P 500-2400L/h 5-13W   出水量可控制每小時由500至2400公升,等於20%至100% 7410P 700-4000L/h 6-44W 7111U 800-1600L/h 6-44W 工業用的變速器(變頻器)是用來控制摩打速度,原理是改變供電AC頻率便可以改變速度(頻率高=速度高,頻率低=速度低) 而我們使用的魚缸潛水泵是用市電50Hz交流AC 220V,動作是類似摩打原理,所以便買來試試 我用的變頻器在新填地街買的,現在賣$1120,是日本出的卡西亞變速器 單相 200V 400W (KASUGA KVFH-K 1PH200V 0.4kW) 最大可接400W功率,尺寸75x120x125mm,但要外加控制器才可有做浪機的效果 我試出來最低只可調到30Hz(有少許雜音),低於30Hz潛水泵會發出卡卡聲(可能用其他牌子可以調得更低) 最高可調到52Hz,計算出水量 = 調較頻率 / 50Hz * 100% 最細 30Hz / 50Hz * 100% = 60% 最大 52Hz / 50Hz * 100% = 104% 大約可控制輸出量由60%至104% 雖然功能上不及TUNZE 20%至100%, 但可以直接接多個潛水泵 我使用過一齊接3個潛水泵用過幾個月都沒有問題 AZOO 3000L 38W + JUWEL 1000L 10W + JUWEL 1500L 21W 功率共69W 因我只有潛水泵沒有用水泵,所以不知道使用水泵的效果如何 在變頻器先設定上限與下限,從接線座外接控制器,再要寫程式用CPU控制大細水流的時間便可 改變出水量大細與時間的長短,令到出水量有相差便可制造不同水流,才可以有做浪機的效果 我現在是用AZOO 3000L/h,設定細水流30Hz為4秒,大水流52Hz為8秒 可以看看管葵movie,使用做浪機的效果 http://album.aquarium.org.hk/view_album.php?set_albumName=181 使用至今都沒有問題發生,有與趣可以大家研究研究 魚缸成員: 藍吊x7, 紫藍吊x2, 黃吊x1, 火焰仙x2, 火背仙x1, 麒麟仙x2, 侏儒仙x1, 古Bx2, 小丑魚x5 火焰蝦x3, 醫生蝦x2, 綿羊蝦x2, 管葵x3, 橙葵x7, 粉紅點葵x1

CHW 文章: 67 來自: 九龍灣

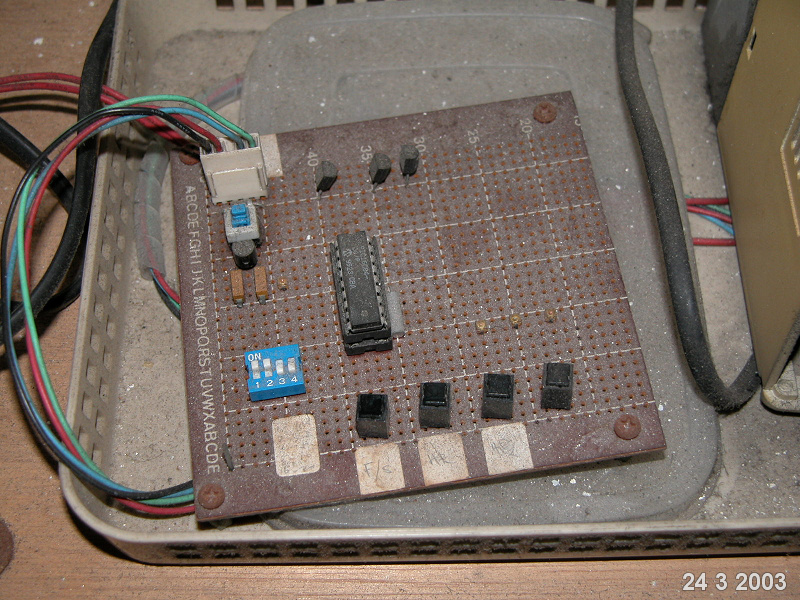

2 于 2003-03-25 17:44      控制器 魚缸成員: 藍吊x7, 紫藍吊x2, 黃吊x1, 火焰仙x2, 火背仙x1, 麒麟仙x2, 侏儒仙x1, 古Bx2, 小丑魚x5 火焰蝦x3, 醫生蝦x2, 綿羊蝦x2, 管葵x3, 橙葵x7, 粉紅點葵x1

iczfirz "challenge" 文章: 14187 來自: 我回來了

3 于 2003-03-25 21:52        喂喂喂. 老友... 你有架生寫chip? 我之前好想造一套... 但最後因為覺得係我個缸度用唔著所以冇做到囉.. 問題或承受過 不相信拋下過 最後決定一雙肩膊別太肩膊 三十一畫：此數大吉，名利雙收，漸進向上，大業成就。（吉）

CHW 文章: 67 來自: 九龍灣

4 于 2003-03-25 22:33      我識寫單片機,可以玩多好多嘢 如果只養魚便不需要 魚缸成員: 藍吊x7, 紫藍吊x2, 黃吊x1, 火焰仙x2, 火背仙x1, 麒麟仙x2, 侏儒仙x1, 古Bx2, 小丑魚x5 火焰蝦x3, 醫生蝦x2, 綿羊蝦x2, 管葵x3, 橙葵x7, 粉紅點葵x1

iczfirz "challenge" 文章: 14187 來自: 我回來了

5 于 2003-03-25 22:36        好...我一諗到有咩apps好玩就搵你幫手 問題或承受過 不相信拋下過 最後決定一雙肩膊別太肩膊 三十一畫：此數大吉，名利雙收，漸進向上，大業成就。（吉）

CHW 文章: 67 來自: 九龍灣

6 于 2003-03-25 22:40      冇所謂,大家可以研究吓 魚缸成員: 藍吊x7, 紫藍吊x2, 黃吊x1, 火焰仙x2, 火背仙x1, 麒麟仙x2, 侏儒仙x1, 古Bx2, 小丑魚x5 火焰蝦x3, 醫生蝦x2, 綿羊蝦x2, 管葵x3, 橙葵x7, 粉紅點葵x1

iczfirz "challenge" 文章: 14187 來自: 我回來了

7 于 2003-03-25 22:48        話實我d c51+8051PPI卡既知識都quickformat左好久耐.. 但我得手一份係好野.. 應可以叫做好野卦.. 係改裝市面既8051PPI.. 加入serial loader.. 咁就唔洗再用eprom writer. 直接就rs232改入新bin.. 仲可以量產出黎.. 好多魚友都可以用黎control好多野玩.. 但我冇咁既時間同精力去搞.. 最重要係我冇架生.. 咁你會唔會有興趣搞黎玩下.. 係的話我就掘番份好野出黎... 問題或承受過 不相信拋下過 最後決定一雙肩膊別太肩膊 三十一畫：此數大吉，名利雙收，漸進向上，大業成就。（吉）

CHW 文章: 67 來自: 九龍灣

8 于 2003-03-26 01:35      我做D小制作就得,太複雜就未必惦,要改裝市面既8051PPI加入serial loader是難度高 用現成卡,價錢貴,體積大而線路被局限,好多時需要再加線路,唔多好用 其實市面上需要用控制器來控制的通常祗是用幾個I/O,加幾個Key,再加埋時間制做開關就得 需要什麼功能就寫什麼功能是比較簡單,而線路有彈性,方便好多 做浪機控制器的線路其實只是控制2個輸出,加選擇時間,再加4個Key就得 我而家用緊Microchip PIC的MPU,功能大,可重覆寫很多次,應該唔會再用8051 而家大陸出D多功能燒錄器都是幾佰元,8051 Emulator最平都是幾佰元,已經好低玩 最主要是有冇時間去玩 魚缸成員: 藍吊x7, 紫藍吊x2, 黃吊x1, 火焰仙x2, 火背仙x1, 麒麟仙x2, 侏儒仙x1, 古Bx2, 小丑魚x5 火焰蝦x3, 醫生蝦x2, 綿羊蝦x2, 管葵x3, 橙葵x7, 粉紅點葵x1

iczfirz "challenge" 文章: 14187 來自: 我回來了

9 于 2003-03-26 07:28        CHW.. 你有你道理.. 的確好多apps都係寫PIC就得.. 用8031就好似搵黎搞咁.. 但衰在我當年冇學PIC.. 同埋做埋d apps都係要好有腦既.. 即係要有個腦去諗野.. 如迷宫老鼠同火車系統咁.. 所以PIC唔多夠用. 有時出到華輝永盛見到d野都好想買黎砌下.. 但.. 學你話齋.. 依家.. 冇時間去玩呢.. 上年我出去睇過下.. 又writer又emulator又c51..加埋加埋要成千五蚊呢.. 唔捨得呀.. 所以咪想搞一壇野係用serial loader囉... 我份料應有serial loader既source/bin.. 應係用出面三四百蚊既8051PPI黎作小量改裝就得.. 其實.. 只係差個eprom writer. 不過.. 最重要係我要掘番份料出黎 問題或承受過 不相信拋下過 最後決定一雙肩膊別太肩膊 三十一畫：此數大吉，名利雙收，漸進向上，大業成就。（吉）

chungsl 我最愛小丑因它圓碌碌 文章: 453

10 于 2003-04-10 11:09      CHW 兄 我好想玩吓喱d diy,可唔可以將詳細d 資料給我或post或ｐｍ也好，果粒chip屎係用什麼去寫上程式的?細老只係讀書時讀過吓I/O喱D嘢,之後都冇玩過,希望能睇得明你份料.THANKS!!

R文 文章: 174

11 于 2003-04-11 10:00      CHW : hi hi 個控制器有冇張Schematic睇睇呀? 睇黎會有d正義之仕係條街度舉晒牌反乜反物反反反都似... 呵呵呵.. 有d人就係食飽左就咁得閒..

CHW 文章: 67 來自: 九龍灣

12 于 2003-04-15 17:13      我是用Microchip的PIC16F84寫的,其實用任何單片機都可以,程式寫法大致一樣,只要改變I/O腳便可 DIP SWITCH 選擇16組大細水流交替時間 Key1   開始 / 停止 Key2   大水流 Key3   細水流 Led1-3   相對Key1-3按鍵顯示 O/P1   控制變頻器開始及停止   H=開始 / L=停止 O/P2   控制變頻器大水流及細水流輸出   H=大水流 / L=細水流    做浪機控制器線路圖 魚缸成員: 藍吊x7, 紫藍吊x2, 黃吊x1, 火焰仙x2, 火背仙x1, 麒麟仙x2, 侏儒仙x1, 古Bx2, 小丑魚x5 火焰蝦x3, 醫生蝦x2, 綿羊蝦x2, 管葵x3, 橙葵x7, 粉紅點葵x1

chungsl 我最愛小丑因它圓碌碌 文章: 453

13 于 2003-04-16 09:52      多謝你的分享!!!!!!!!!
