作者 串聯LED 的問題
mustard





文章: 406
 1 于 2007-04-19 15:36  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
     用1000mA 16V DC 牛 可以串聯多少粒 5mm 白色/ 藍色 LED 呢???

因為我串聯20 粒 一開就全步燒晒>< 銲接十分辛苦 ....

係唔係有得計算呢??

THANKS


Dickson
養珊瑚 造花園
養珊瑚 造花園



文章: 2753
來自: 香港東區
2 于 2007-04-19 16:10  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
點解唔買220V的用？


相簿： http://www.pix.com.hk/411

珊瑚像朵花~~~~ 魚兒似蝴蝶
~~~營造一個海底花園~~~
mustard





文章: 406
 3 于 2007-04-19 16:17  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
Dickson wrote:
點解唔買220V的用？


係220V

    INPUT : AC 220V 50Hz

OUTPUT : DC 16V 1000 mA


Dickson
養珊瑚 造花園
養珊瑚 造花園



文章: 2753
來自: 香港東區
4 于 2007-04-19 20:23  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
係220V的LED，唔係220的牛。
買咗220V的LED，就唔使用牛了。


相簿： http://www.pix.com.hk/411

珊瑚像朵花~~~~ 魚兒似蝴蝶
~~~營造一個海底花園~~~
iczfirz
"challenge"
"challenge"



文章: 14187
來自: 我回來了
5 于 2007-04-19 23:54  觀看該用戶的個人資料  主頁： http://www.aquarium.org.hk  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
完全睇唔明big smile


問題或承受過 不相信拋下過 最後決定一雙肩膊別太肩膊
三十一畫：此數大吉，名利雙收，漸進向上，大業成就。（吉）
simon chen





文章: 12
 6 于 2007-04-21 12:30  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
LED 是有正负极之分,电压应该在0.6~0.7V(0.6*20=12V)
我认为并联会更好,烧断一颗其他的还是会亮.
不知对不对?大家参考一下.


白熊
大星已沒落...
大星已沒落...



文章: 11304
來自: 荃灣東莞兩頭走
白熊: 你地唔好兩頭走啦...
嘉寶 浩軒		 7 于 2007-04-21 20:12  觀看該用戶的個人資料  ICQ ： 73518060  OICQ ： 10070521  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
並聯approve


退休老熊
Wally





文章: 58
 8 于 2007-04-22 18:43  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
As 白熊 mentioned connect in parallel.

燒晒 is the current to LED too high.

Add resistor in front of each LED to limit the current to LED.


villeman





文章: 33
 9 于 2008-11-14 00:48  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
用 50 ohms 電阻, 駁法如圖 :




villeman





文章: 33
 10 于 2008-11-14 00:49  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)

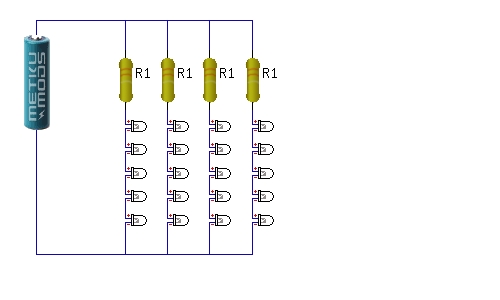

用 50 ohms 電阻, 駁法如圖 :

16v input, 20 粒 LED, 每粒 3v, 5mm




villeman





文章: 33
 11 于 2008-11-14 00:57  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
圖



ponpon01





文章: 1739
來自: 荃灣
12 于 2009-01-03 07:05  觀看該用戶的個人資料  搜尋這個用戶發表的所有文章  把文章內容复制到剪貼板。 只适用于 IE :-)
有得計
V = IR
W = AV

串聯A唔會不斷加加加 一定要加電阻
5MM LED 20mA已經夠 依家大左十幾倍所以燒左
不過可能只係燒左第一粒


ponpon01 修改于 2009-01-22 02:52
